Visualisez un axe de cylindre sur le repère TABO normalisé (ISO 8429) : entrez un angle, il s'affiche sur les deux yeux.
Rédigé et validé par un opticien optométriste en exercice, diplômé d'un master en sciences de la vision. Mise à jour le . Notre méthode
Entrez un angle…
Convention : 0° horizontal, 90° vertical, sens trigonométrique. Repère identique sur l'œil droit et l'œil gauche.
Le diamètre donne l'orientation : c'est ce qu'on lit pour un axe de cylindre, où 45° et 225° désignent la même droite. La flèche donne le sens : c'est ce qu'on lit pour une base de prisme, où 270° (base en bas) est l'opposé de 90° (base en haut).
Le TABO (Technischer Ausschuss für Brillenoptik, le comité technique allemand pour l'optique de lunetterie à l'origine de la convention) est le repère angulaire standard utilisé en optique ophtalmique pour noter l'axe d'un cylindre (astigmatisme) ou la base d'un prisme. Normalisé au niveau international par l'ISO 8429, il garantit qu'une ordonnance est lue de façon identique par n'importe quel opticien, où qu'il exerce.

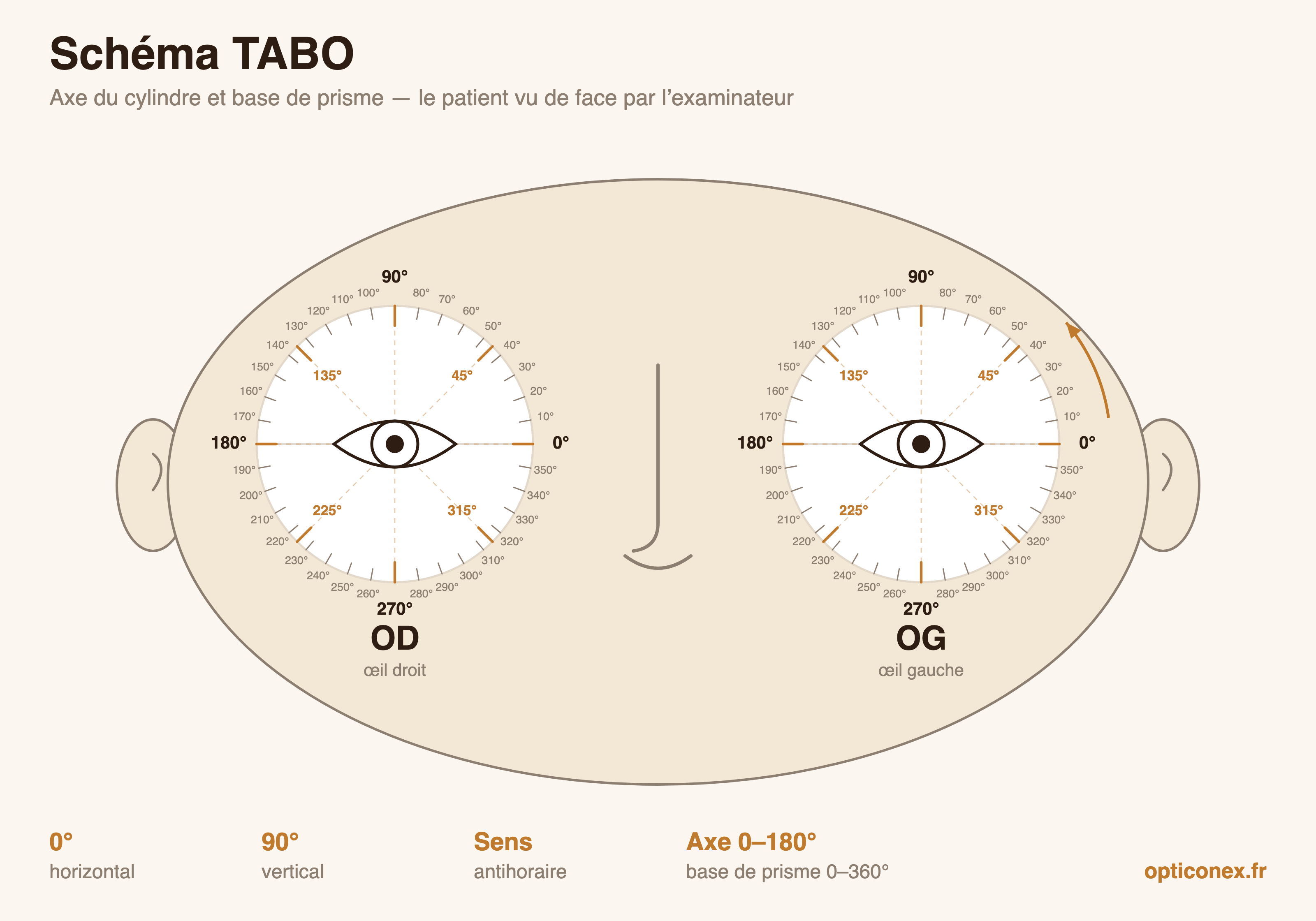

Le repère TABO, vu par l'examinateur : l'œil droit du patient est à gauche du schéma. 0° horizontal, 90° vertical, sens trigonométrique. L'axe d'un cylindre se note de 0 à 180°, la base d'un prisme sur le tour complet.
Comment lire le repère
Convention.0° horizontal · 90° vertical Graduation de 0° à 180°, dans le sens trigonométrique (anti-horaire).
Le repère est identique sur les deux yeux — contrairement à d'anciennes notations en miroir, un axe TABO de 45° désigne exactement la même orientation sur l'œil droit et sur l'œil gauche. Un axe se note toujours entre 0° et 180° : au-delà, on revient à 0° (une ligne n'a pas de sens, contrairement à un vecteur sur 360°).
Exemple d'application au comptoir
Une ordonnance porte Cyl -1,25 Ax 80°. Le calculateur ci-dessus place l'axe à 80° sur le schéma : proche de la verticale (90°), légèrement incliné. Visualiser directement la position aide à vérifier un montage au frontofocomètre ou à expliquer au patient l'orientation de sa correction.
Points de vigilance
L'axe TABO ne dépend pas du signe du cylindre (écriture positive ou négative) : voir la transposition de cylindre pour passer d'une convention à l'autre sans changer l'axe réel.
Un axe proche de 170°-180° n'est pas « presque 0° » : c'est une orientation proche de l'horizontale, vue par l'autre côté du repère.
Le même repère TABO sert aussi à noter la base d'un prisme : voir la combinaison de prismes.
À ne pas confondre avec la notation horaire (« à 3 heures »), parfois utilisée à l'oral mais non normalisée et ambiguë d'un œil à l'autre.
Questions fréquentes
D'où vient le nom TABO ?
De Technischer Ausschuss für Brillenoptik, le comité technique allemand pour l'optique de lunetterie qui a établi cette convention, aujourd'hui normalisée au niveau international (ISO 8429).
Le repère est-il le même pour l'œil droit et l'œil gauche ?
Oui. Contrairement à certaines anciennes notations en miroir, le repère TABO est identique sur les deux yeux : un axe de 45° désigne la même orientation à droite et à gauche.
Quelle est la différence avec la notation horaire (en heures) ?
La notation horaire (« à 2 heures ») est informelle et s'interprète en miroir d'un œil à l'autre, contrairement au TABO qui est un repère unique, normalisé et sans ambiguïté.
